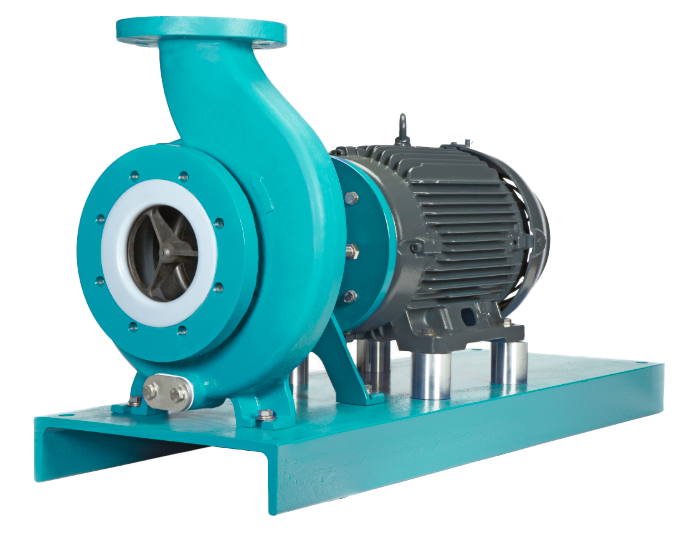

ARL 6x4x10
Main pumped products
Composition
1. Casing
2. Front Shaft Support
2A. Front Thrust Ring
2B. O-Ring
3. Impeller Assembly
3A. Impeller Thrust Ring
4. Impeller Drive
4A. Bushings
4Ai. Bushing Retainer
4C. Rear Sealing Ring
4D. Retainer & Locking Ring
5. Shaft
6. Barrier Assembly
6A. Mid Sealing Ring
6B. Mid Sealing Ring Retainer
7. Clamp Ring
8A. Outer Drive Magnet Hub
8B. Shaft Adapter
9. Motor Adapter
9A. Motor Adapter Flange
9B. Vapor Protection O-Ring
11. Drain Cap
11A. Drain Cap Gasket
11B. Drain Cap Bolts
11C. Drain Cap Lock Washer
12. Barrier O-Ring
13. Casing Cap Screw
13A. Casing Lock Washers
14. Jack Bolt
15. Motor Adapter Bolts
15A. Motor Adapter Lock Washers
16. Motor Bolts
16A. Motor Lock Washers
17. Retaining Ring
18. Shaft Adapter Washer
19. Shaft Adapter Lock Washer
20. Shaft Adapter Bolt
21. Drive Nut
22. Drive Lock Washers
23. Drive Bolt
24. Vapor Protection O-Ring
25. Vapor Protection O-Ring
27. Set Screw
28. Foot
29. Foot Bolt
29A. Foot Lock Washer
30. Motor Adapter Drain Plug
31. Thermowell
32. Motor Adapter Pump End Vapor Protection O-Ring
Request info
ARL 6x4x10 |
@1450 RPM | @1750 RPM |
| Portata* | 11.4 to 329 m3/h (50 to 1450 gpm) |
17 to 329 m3/h (75 to 1450 gpm) |
| Prevalenza | 34 m (112 ft) | 34 m (112 ft) |
| Potenza motore** | 3.5 to 15 kW (4.7 to 20.1 hp) |
5.9 to 25.8 kW (7.9 to 34.7 hp) |

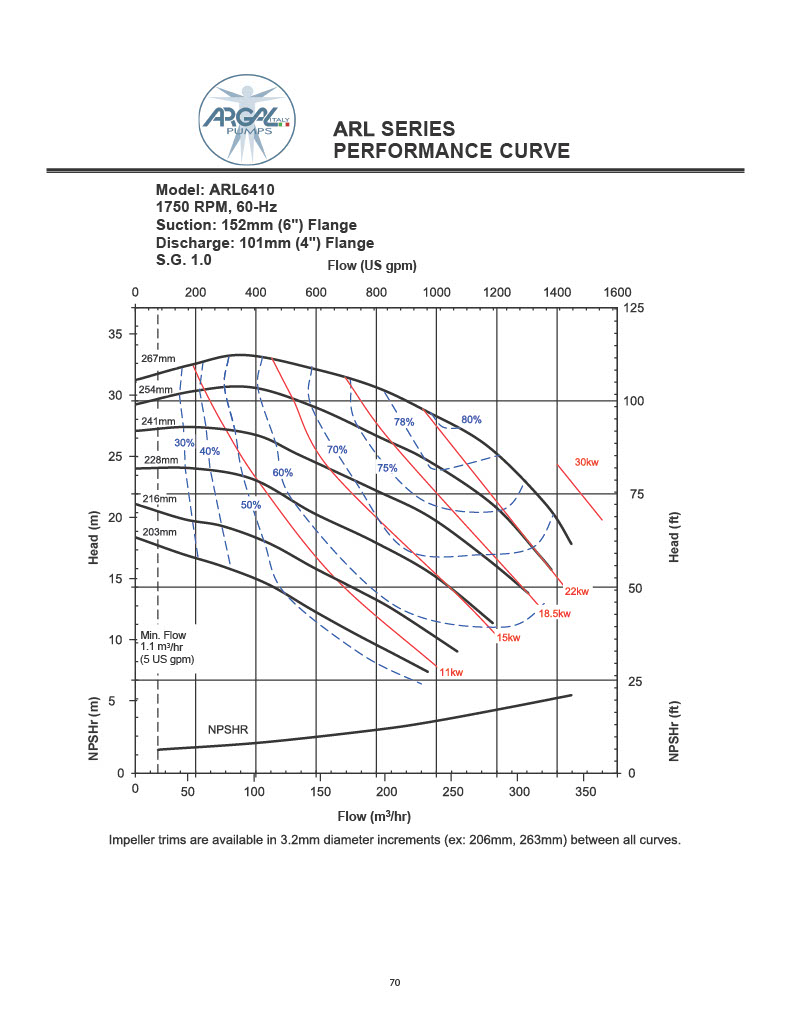

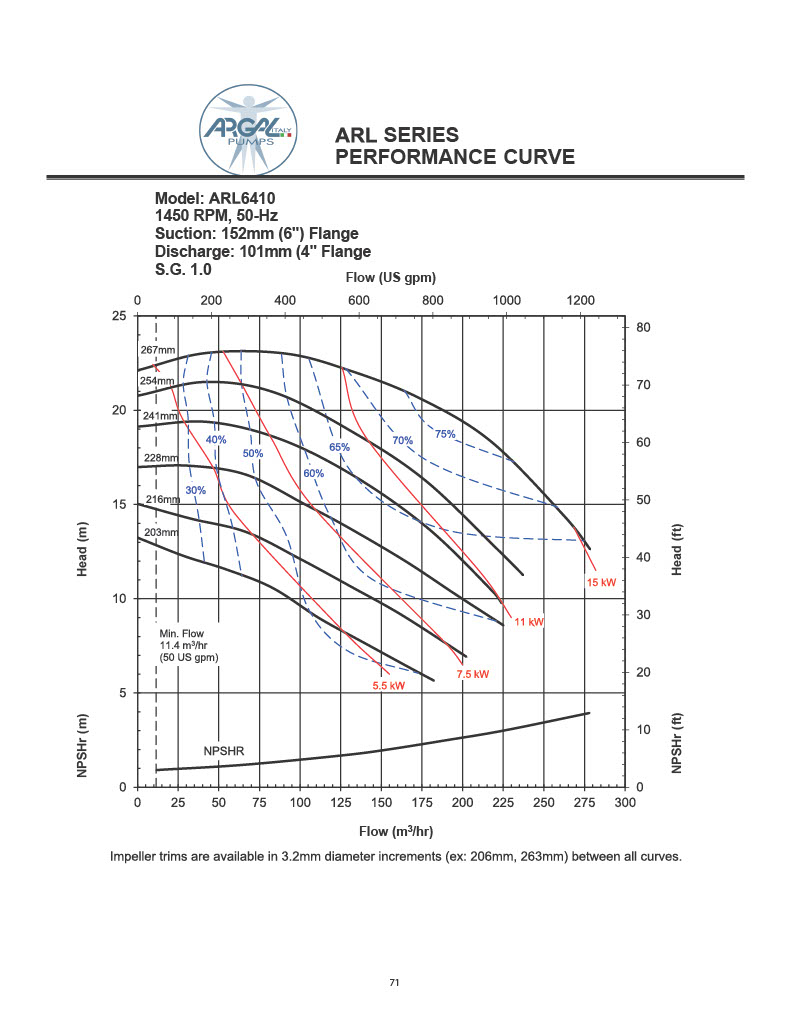

*Vedere la scheda Prestazioni per la capacità del singolo diametro della girante
**Valori riferiti a girante min. e max. con peso specifico 1.0
| Flangia aspirazione | 15 cm (6 in) |
| Flangia mandata | 10 cm (4 in) |
| Tipi di connessione | Flangia ANSI 150#, flangia ANSI 300# o flangia ISO PN40 |
| Massimo Peso Specifico | oltre 1.8 |
| Massima pressione di esercizio | 21 bar (300 psi) |
| Massima temperatura | 121º C (250º F) |
| Tipo | Trascinamento magnetico senza impieghi gravosi |
| Configurazione | Dimensioni orizzontali ANSI A80 |
| Materiali da costruzione | Ghisa sferoidale rivestita in ETFE |
| Materiali O-Ring | FKM, EPDM, FEP/FKM, Simriz® o Kalrez® |
| Materiali boccole | Carbonio, SiC o DLC Dri-Coat SiC |
| Materiali albero | SiC o DLC Dri-Coat SiC |
